Toyota Yaris: Sistema de aire acondicionado manual

La siguiente ilustración corresponde a vehículos con dirección a la izquierda.

Algunas posiciones de los botones y de los mandos aparecen a la inversa para los vehículos con dirección a la derecha.

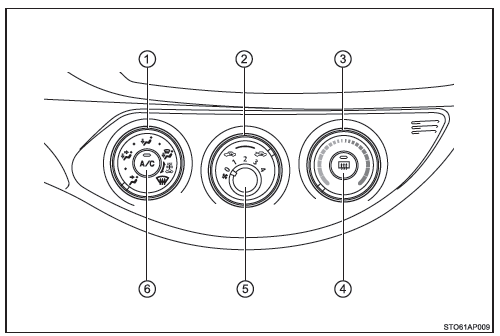

Controles del aire acondicionado

1. Control de selección de la salida de aire
2. Control del modo de aire exterior/ recirculado
3. Control de temperatura
4. Interruptor del desempañador de la luna trasera/desempañador de la luna trasera e interruptor de los desempañadores de los espejos retrovisores exteriores (si están instalados)
5. Control de la velocidad del ventilador
6. Botón de apagado/encendido de la función de deshumidificación y refrigeración (si está instalada)

Regulación del ajuste de la temperatura

• Vehículos sin el botón

Gire el control de temperatura en el sentido de las agujas del reloj para aumentar la temperatura.

• Vehículos con el botón

Para regular el ajuste de la temperatura, gire el control de temperatura en el sentido de las agujas del reloj (calor) o en el contrario (frío).

Si no se pulsa , el sistema establecerá automáticamente una temperatura similar a la ambiente o bien expulsará aire caliente.

Ajuste de la velocidad del ventilador

Para regular la velocidad del ventilador, gire el control de velocidad del ventilador en el sentido de las agujas del reloj para aumentar la velocidad o en el contrario para reducirla.

Al girar el control a la posición "0" se apaga el ventilador.

Cambio del modo de flujo de aire

Para seleccionar las salidas de aire, coloque el control selector de la salida de aire en la posición deseada.

Para efectuar un ajuste más preciso, es posible seleccionar asimismo las posiciones comprendidas entre las selecciones de salida de aire.

1. El aire se dirige a la parte superior del cuerpo
2. El aire se dirige a la parte superior del cuerpo y a los pies
3. El aire se dirige a los pies
4. El aire se dirige a los pies y el desempañador del parabrisas se pone en marcha
5. El desempañador del parabrisas se pone en marcha

Otras funciones

• Cambio entre los modos de aire exterior y aire recirculado
• Desempañamiento del parabrisas
• Desempañamiento de la luna trasera y de los espejos retrovisores exteriores

Otras funciones

Cambio entre los modos de aire exterior y aire recirculado

Gire el control del modo de aire exterior/recirculado.

Seleccione para cambiar al modo de aire recirculado.

Seleccione   para cambiar al modo de aire exterior.

Desempañamiento del parabrisas

Los desempañadores se usan para desempañar el parabrisas y las ventanillas delanteras.

Ponga el control selector de la salida de aire en la posición   .

Ponga el control del modo de aire exterior/recirculado si se utiliza el modo de aire recirculado.

Efectúe las siguientes operaciones según sea necesario:

• Para ajustar la velocidad del ventilador, gire el control de la velocidad del ventilador.
• Para regular el ajuste de la temperatura, gire el control de temperatura.
• Vehículos con el botón   : Si la función de deshumidificación no funciona, púlselo para activarla.

  Para desempañar el parabrisas y las ventanillas laterales rápidamente, aumente el flujo de aire y la temperatura.

Otras funciones

• Cambio entre los modos de aire exterior y aire recirculado
• Desempañamiento del parabrisas
• Desempañamiento de la luna trasera y de los espejos retrovisores exteriores

Otras funciones

Cambio entre los modos de aire exterior y aire recirculado

Gire el control del modo de aire exterior/recirculado.

Seleccione   para cambiar al modo de aire recirculado.

Seleccione para cambiar al modo de aire exterior.

Desempañamiento del parabrisas

Los desempañadores se usan para desempañar el parabrisas y las ventanillas delanteras.

Ponga el control selector de la salida de aire en la posición .

Ponga el control del modo de aire exterior/recirculado si se utiliza el modo de aire recirculado.

Efectúe las siguientes operaciones según sea necesario:

• Para ajustar la velocidad del ventilador, gire el control de la velocidad del ventilador.
• Para regular el ajuste de la temperatura, gire el control de temperatura.
• Vehículos con el botón   : Si la función de deshumidificación no funciona, púlselo para activarla.

Para desempañar el parabrisas y las ventanillas laterales rápidamente, aumente el flujo de aire y la temperatura.

Desempañamiento de la luna trasera y de los espejos retrovisores exteriores

• Vehículos con desempañador de la luna trasera

Los desempañadores se utilizan para desempañar la luna trasera.

Pulse   .

Los desempañadores se apagarán automáticamente tras un periodo de tiempo.

• Vehículos con desempañadores de la luna trasera y de los espejos retrovisores exteriores

Los desempañadores se utilizan para desempañar la ventanilla trasera y eliminar gotas de lluvia, rocío y escarcha de los espejos retrovisores exteriores.

Pulse   .

Los desempañadores se apagarán automáticamente tras un periodo de tiempo.

Salidas de aire

Ubicación de las salidas de aire

Las salidas de aire y el volumen de aire cambian de acuerdo con el modo de flujo de aire seleccionado.

: Determinados modelos

Ajuste de la posición, apertura y cierre de las salidas de aire

• Salidas centrales delanteras

1. Dirigen el flujo de aire hacia derecha o izquierda, hacia arriba o hacia abajo.
2. Gire el seguro para abrir o cerrar la rejilla de ventilación.

• Salidas laterales delanteras

Dirigen el flujo de aire hacia derecha o izquierda, hacia arriba o hacia abajo.

1. Abre el orificio de ventilación.
2. Cierra el orificio de ventilación.

Empañado de las ventanillas

• Vehículos con el botón   : Las ventanillas se empañan fácilmente si hay un nivel de humedad elevado en el interior del vehículo. Active   para deshumidificar el aire de las salidas y desempañar eficazmente el parabrisas.
• Vehículos con el botón   : Si desactiva  , las ventanillas se empañarán más fácilmente.
• Las ventanillas se empañarán más fácilmente si se utiliza el modo de aire recirculado.

Modo de aire exterior/recirculado

Ponga el control del modo de aire exterior/recirculado en modo de aire recirculado cuando circule por vías polvorientas o túneles o con tráfico intenso. De este manera se evita de forma eficaz que entre aire del exterior en el interior del vehículo. Durante la operación de refrigeración, active el modo de aire recirculado para refrigerar el interior del vehículo de una forma más eficaz.

Cuando la luz indicadora de se apaga sola (vehículos con el botón   )

Pulse para apagar la función de deshumidificación y, a continuación, vuelva a encenderla. Si la luz indicadora se apaga de nuevo, cabe la posibilidad de que exista un problema en el sistema de aire acondicionado. Apáguelo y lleve su vehículo a revisar a un concesionario Toyota autorizado, cualquier taller u otro profesional con la cualificación y el equipo necesarios.

Cuando la temperatura del aire exterior desciende a casi 0 C (32 F) (vehículos con el botón )

Es posible que la función de deshumidificación no funcione aunque se seleccione .

Olores de la ventilación y del aire acondicionado

• Ajuste el sistema de aire acondicionado al modo de aire exterior para que entre aire fresco.
• Durante el uso del aire acondicionado, distintos olores procedentes del interior y el exterior del vehículo pueden entrar y acumularse en el sistema de aire acondicionado. Estos olores pueden acabar expulsándose a través de las rejillas de ventilación.
• Para reducir la posibilidad de que se emitan olores: Se recomienda ajustar el sistema de aire acondicionado en el modo de aire exterior antes de apagar el vehículo.

Se percibe un olor procedente del sistema de aire acondicionado debido al funcionamiento del sistema de parada y arranque (vehículos con sistema de parada y arranque)

Cuando el motor está detenido puede percibirse un olor causado por la humedad debido a la activación del sistema de parada y arranque. Sin embargo, esto no indica un funcionamiento incorrecto.

Filtro del aire acondicionado

ADVERTENCIA

Para evitar que el parabrisas se empañe

No ajuste el control selector de la salida de aire a mientras esté funcionando el aire frío en condiciones ambientales de extrema humedad. La diferencia entre la temperatura del aire exterior y la del parabrisas puede hacer que se empañe la superficie exterior del parabrisas, lo que dificultaría la visión.

Cuando están encendidos los desempañadores de los espejos retrovisores exteriores (si están instalados)

No toque la superficie exterior de los espejos retrovisores exteriores, ya que es posible que esté muy caliente y se queme.

AVISO

Para evitar que la batería se descargue

No deje encendido el sistema de aire acondicionado más tiempo del necesario con el motor parado.
